TRIPLE F FORM FOLLOWS FORCES VI

Workshop zum parametrisierten Entwerfen in Abhängigkeit statischer Anforderungen 2017

Der Entwurf komplizierter Strukturen ist von einer Vielzahl von Randbedingungen abhängig. Der Workshop soll hier die Verknüpfung zwischen Form und Kraftzuständen verdeutlichen. Welche Auswirkung hat eine Formänderung auf den Kraftzustand und wie kann ein Kräftespiel die Gestaltungsanliegen der Architektur unterstützen?

Aufgabenstellung

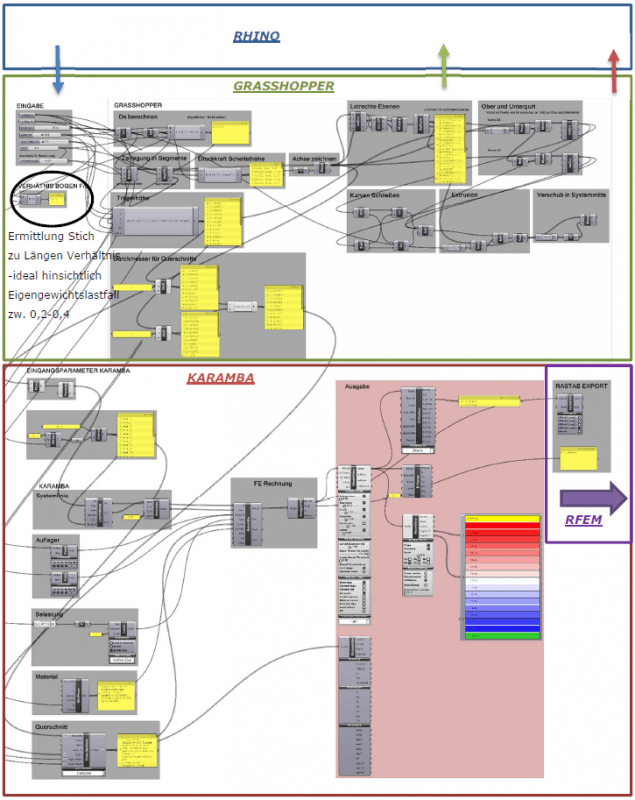

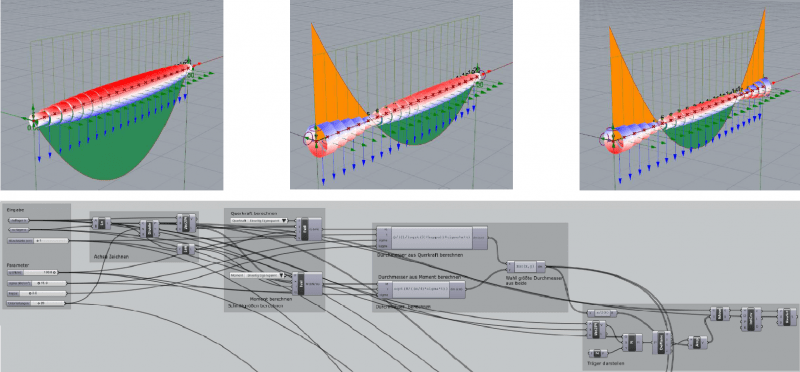

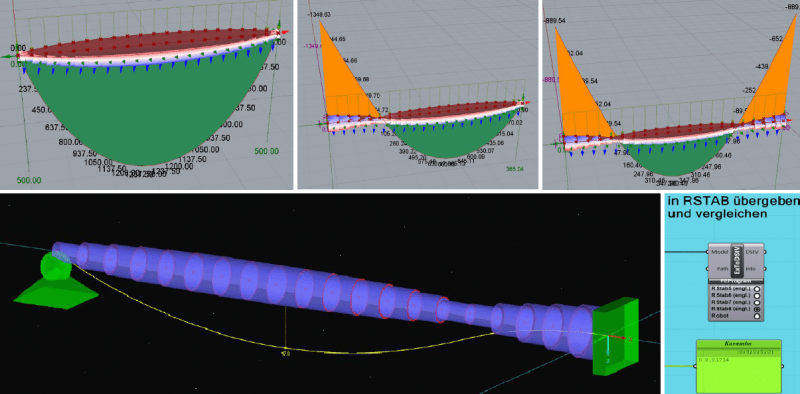

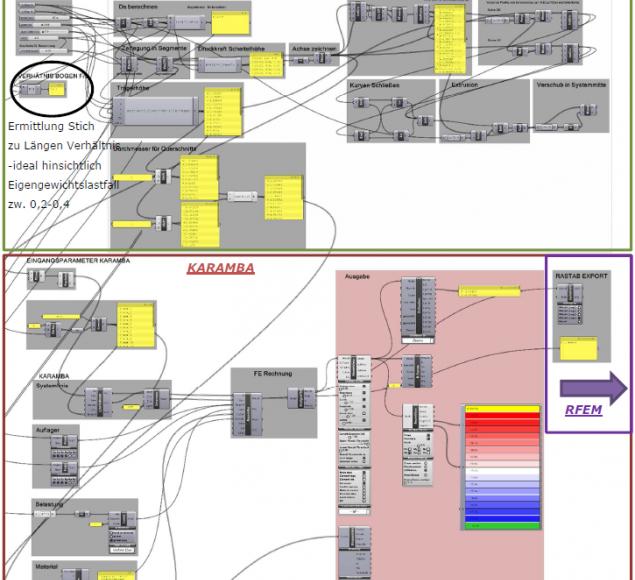

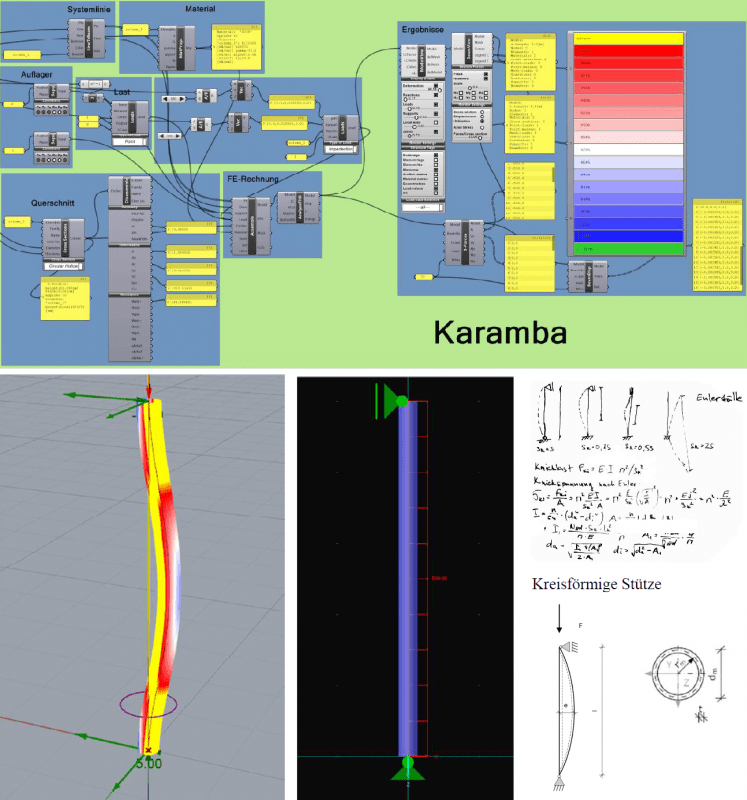

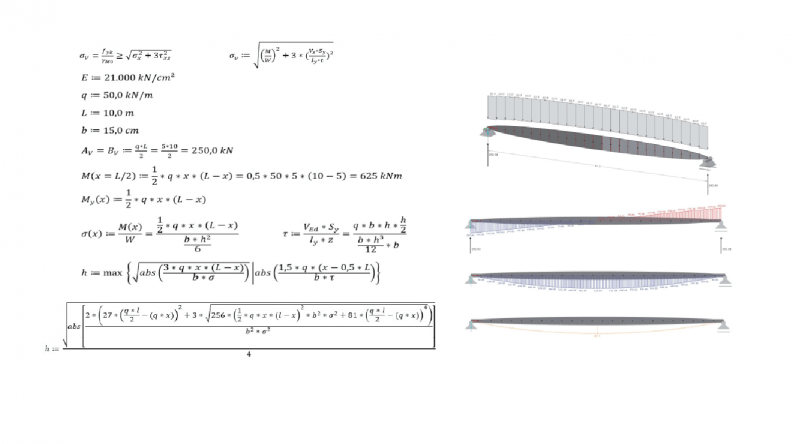

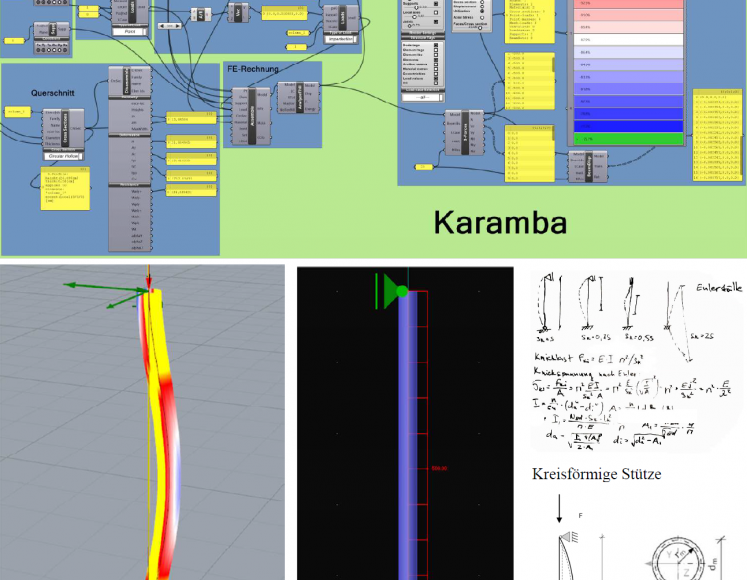

Die Teilnehmer erhalten zunächst eine Einführung in die Programmsysteme Rhino, Grasshopper und FE-Software (RFEM, karamba). Anhand von vorgegebenen Datenblättern (statischen Grundsystemen wie z.B.: Einfeldträger, Stütze und Bogen, etc.) werden die freien Parameter (z.B.: Höhe) in Funktionen gewählter Größen (Breite, Material,…) dargestellt und somit parametrisiert.

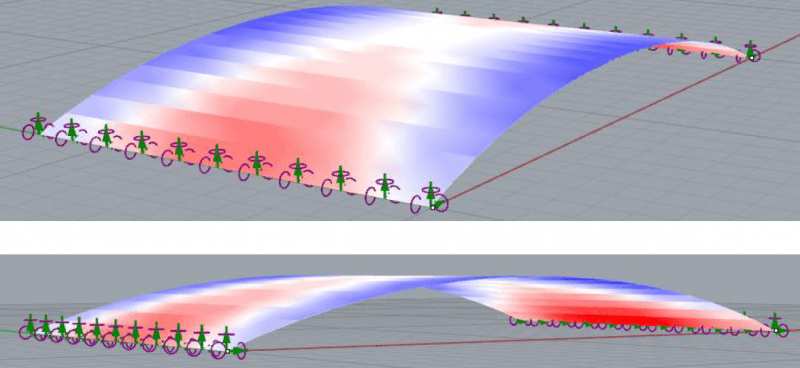

In einem weiteren Schritt sind Formänderungen bei Flächentragwerken hinsichtlich ihrer statischen Verhaltens (Kraftzustand) zu untersucht. Die Erkenntnisse fliesen in die parametrisierten Strukturen zur Gestaltungsoptimierung zurück (Optimierungsalgorithmus).

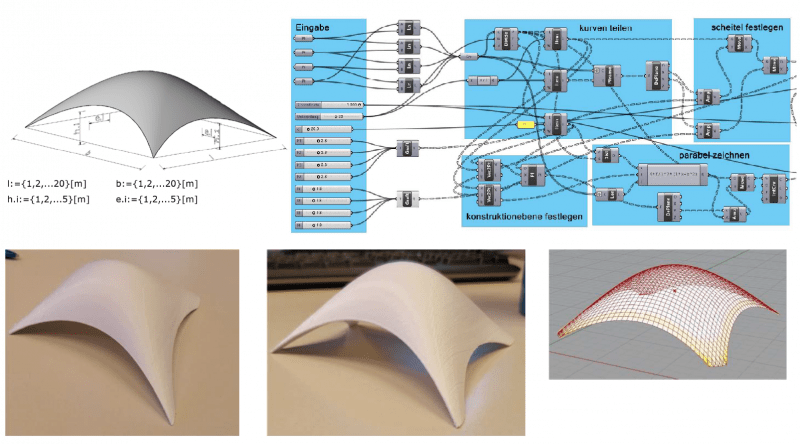

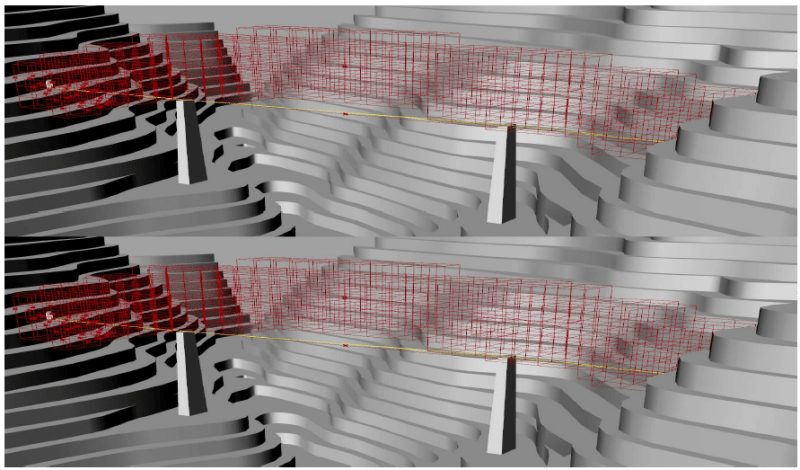

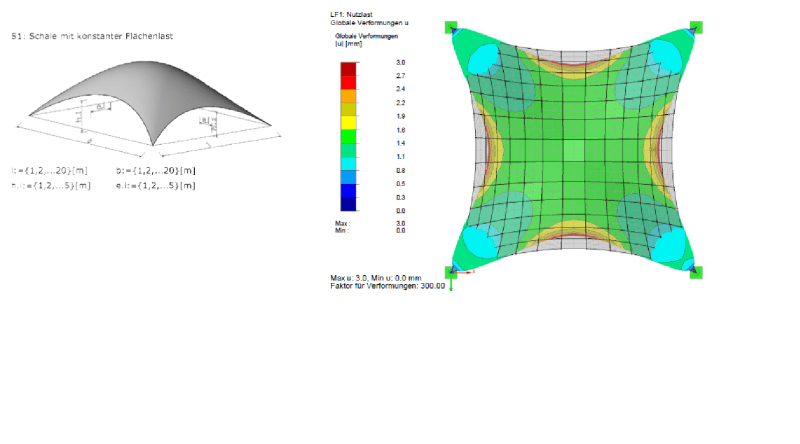

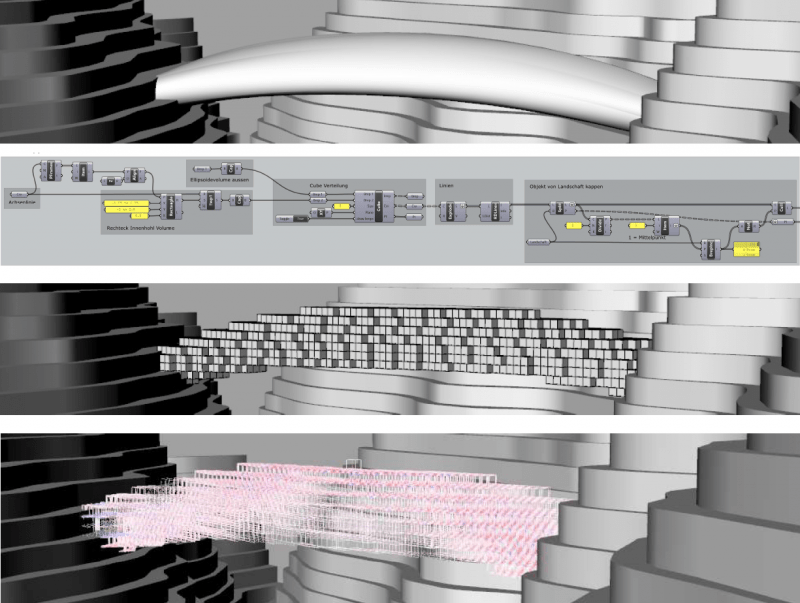

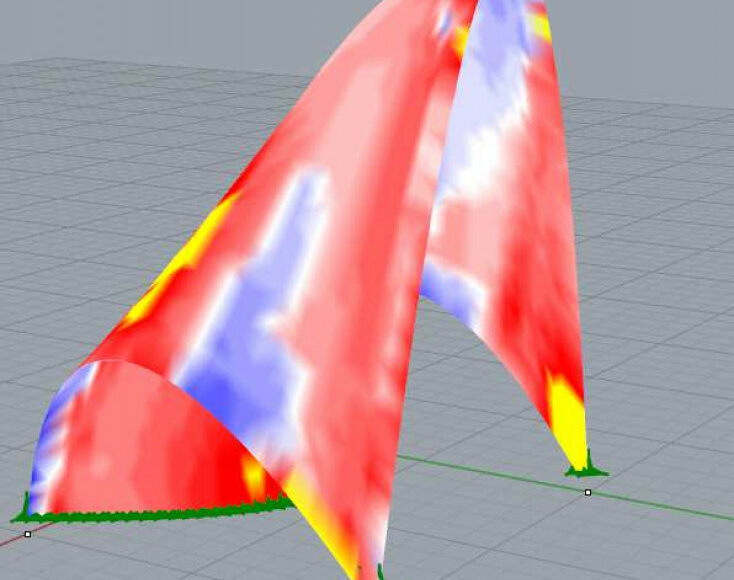

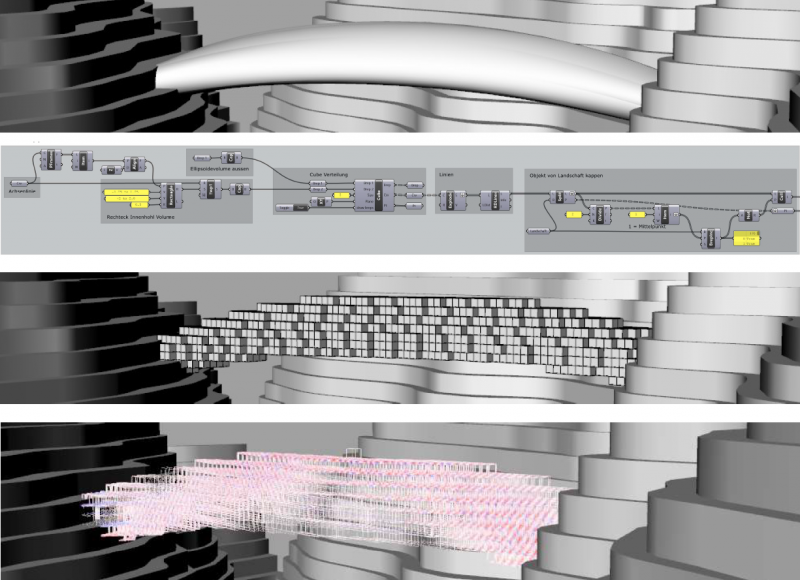

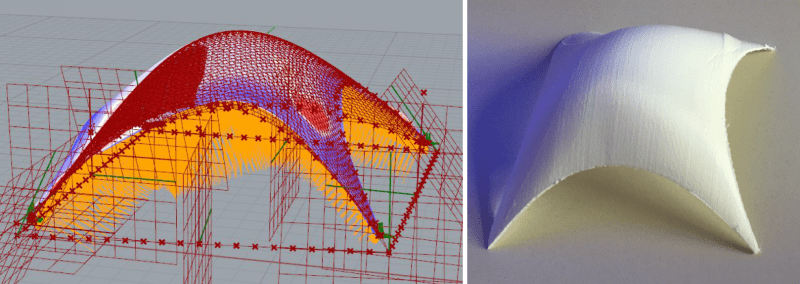

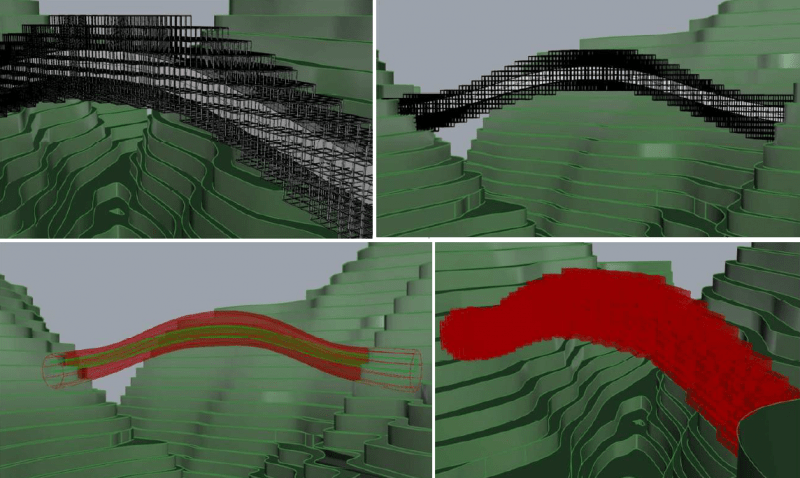

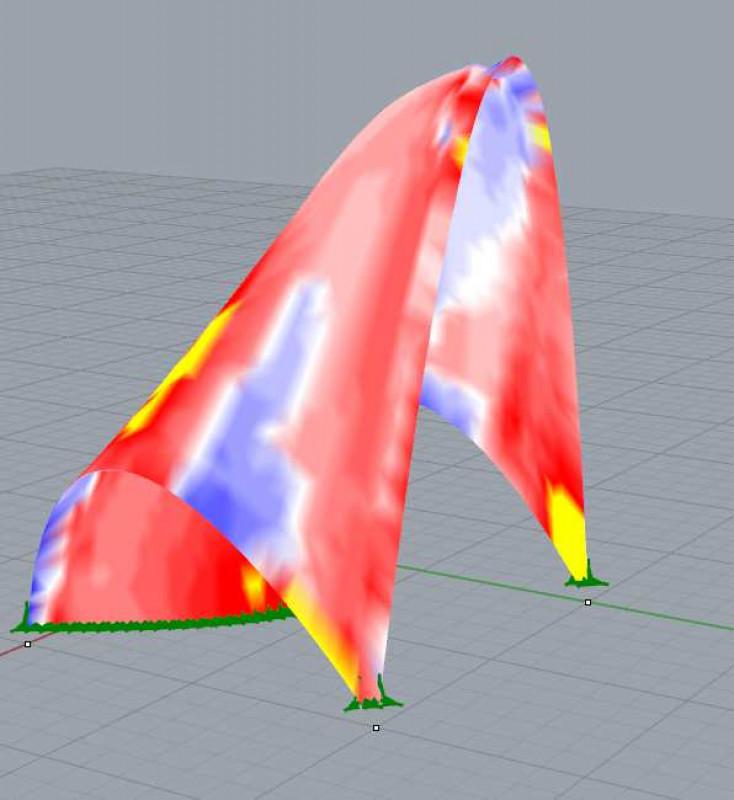

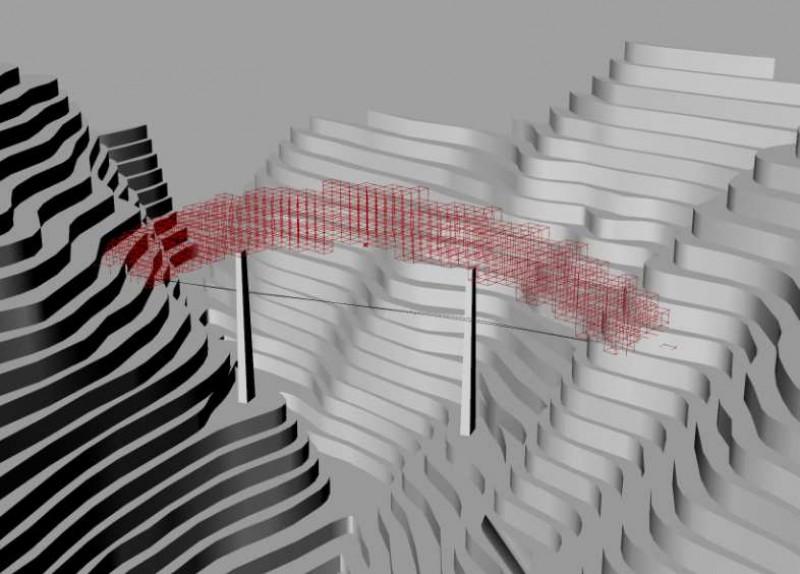

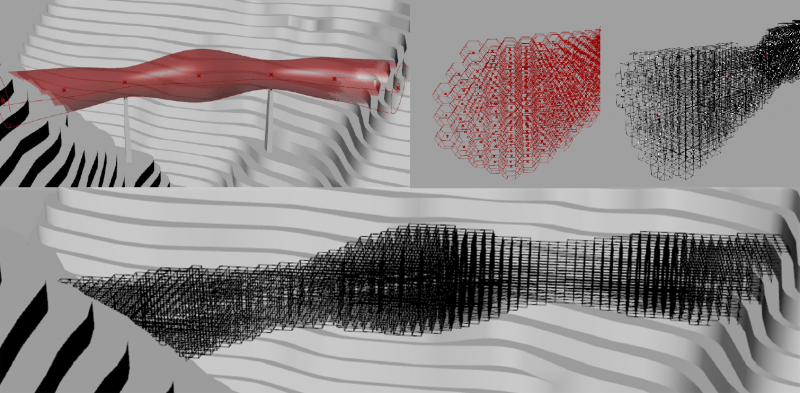

Darauf folgende werden weiter Möglichkeiten des parametrisierten Entwerfens vorgestellt. So ist der Entwurf eines Schalentragwerkes aus Beton mit 4-Punkt-Schale sowie einer Brücke durchzuführen und hinsichtlich des statischen Verhaltens zu untersuchen.  Abschließend  sind die Entwürfe, der Schale und der Brücke, mittels 3D-Drucker ausgearbeitet worden.
Alle Untersuchen sind im Umfang von 20-30 Seiten zu dokumentieren und als Hardcopy-A4-Mappe abzugeben.

Lehrende
Thomas Siegl . CAD – Labor
Gert Eilbracht, Christoph Huber . Baustatik und Tragwerkslehre

Studierende
1. Semester Master Architektur

1. Semester Master Bauingenieurwesen – Vertiefungsrichtung Entwurf und Konstruktion
