BAUEN IM MASSSTAB 1:1 SS 2014

Falttragwerk mit lösbarer Fügetechnik
FH Kärnten | FH Salzburg

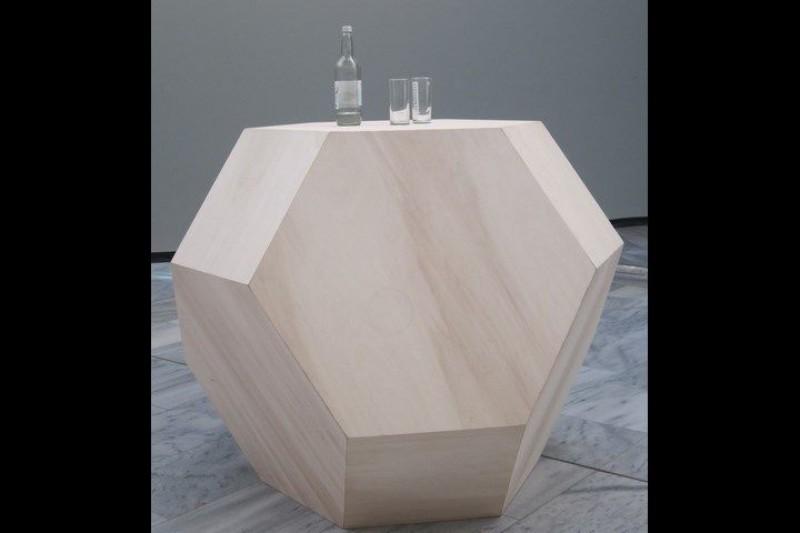

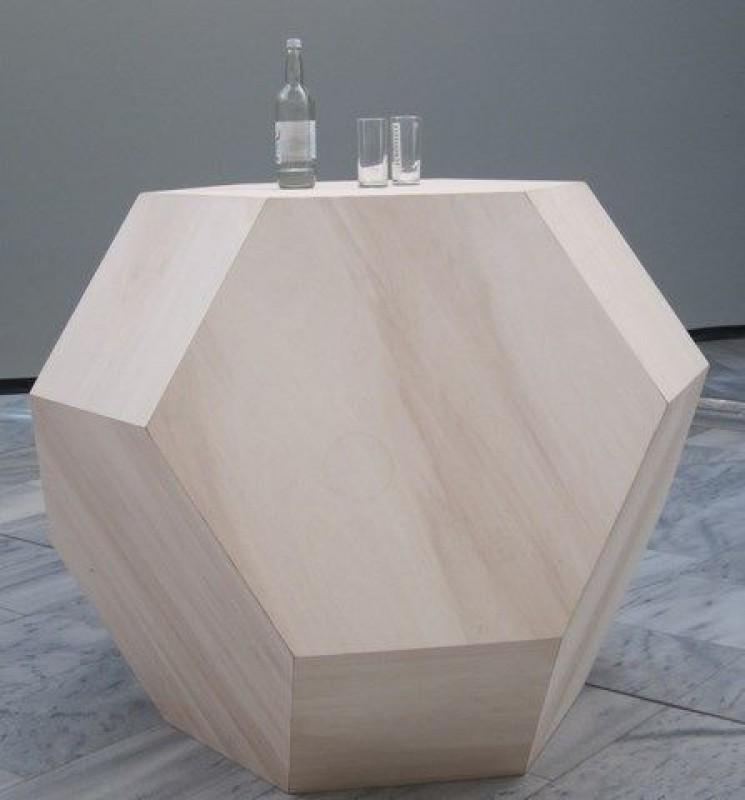

Aufgabenstellung war es ein Rednerpult als temporäre Konstruktion zu bauen. Die dafür gewählte Form ist ein sogenannter “Truncated Octahedron“.

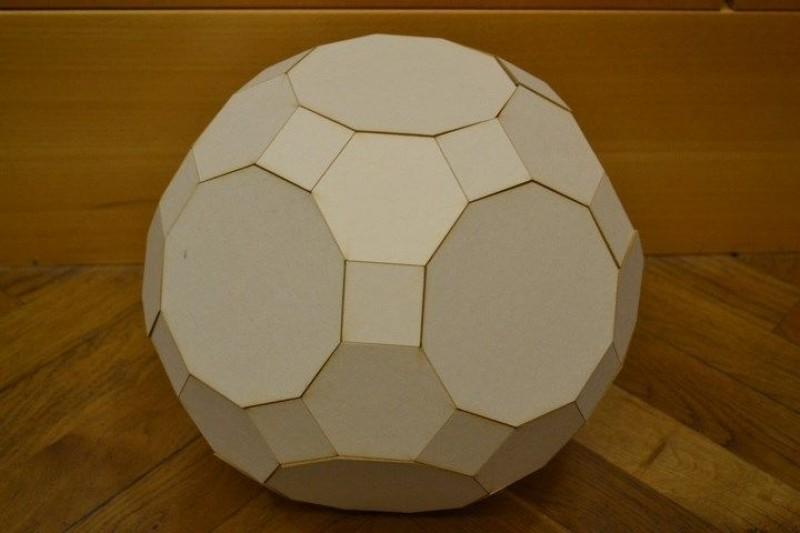

Ziel des Wahlfaches „Bauen im Maßstab 1:1“ war es innerhalb dieses Projektes eine funktionierende Fügetechnik für unterschiedliche Formen von geodätischen Kuppeln zu entwickeln.

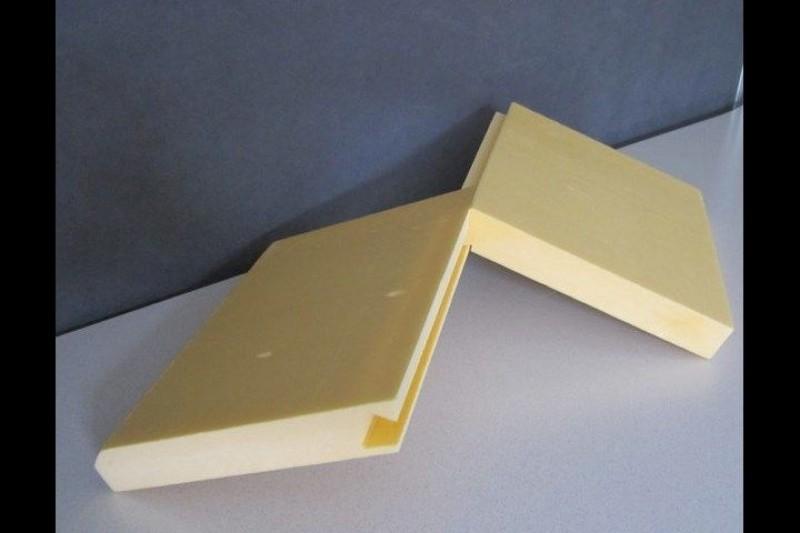

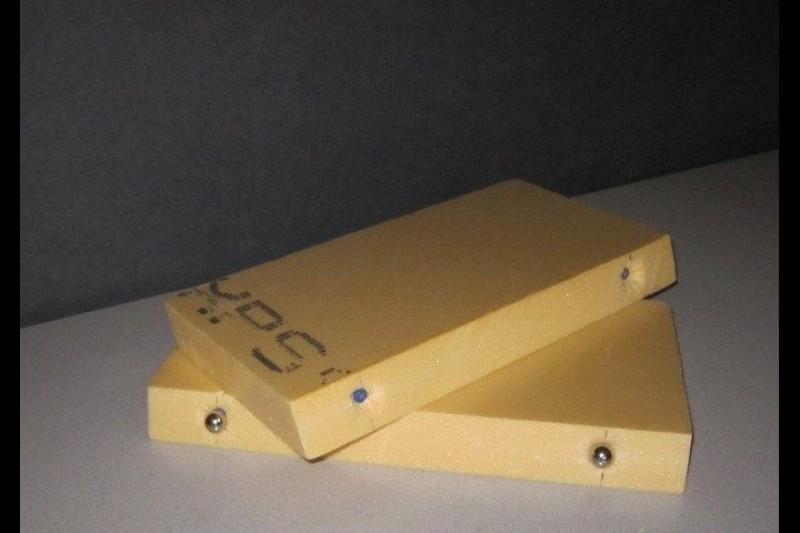

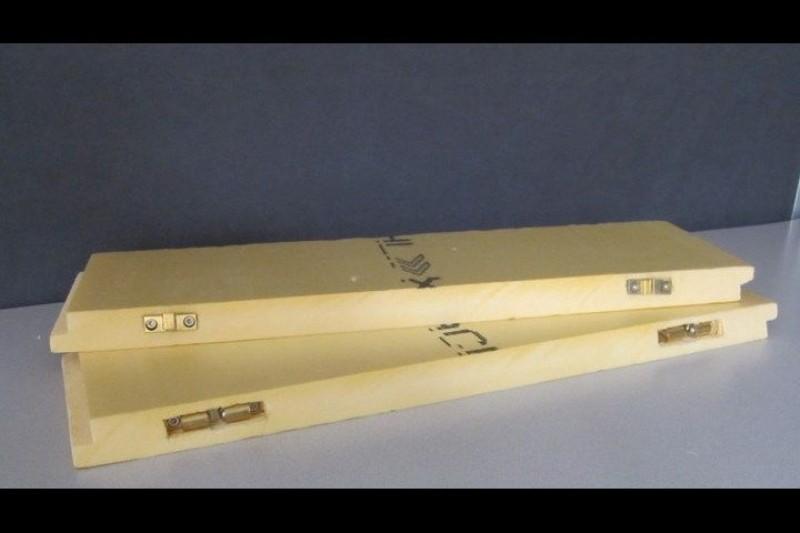

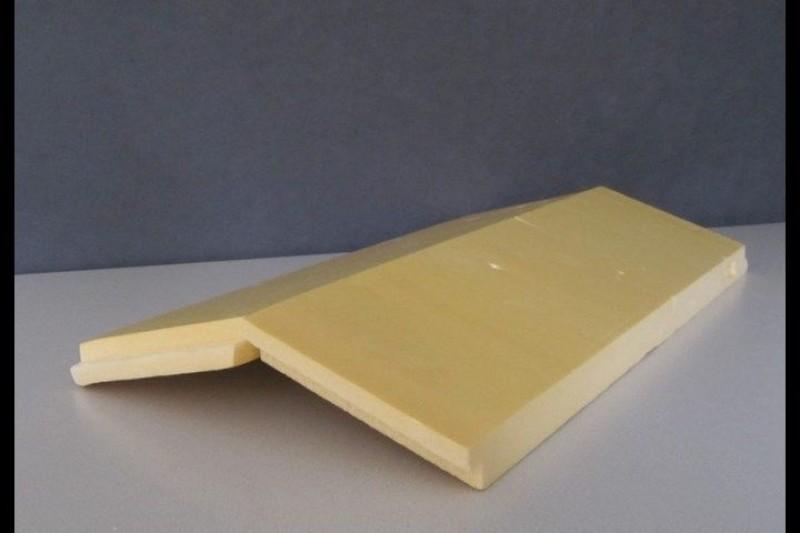

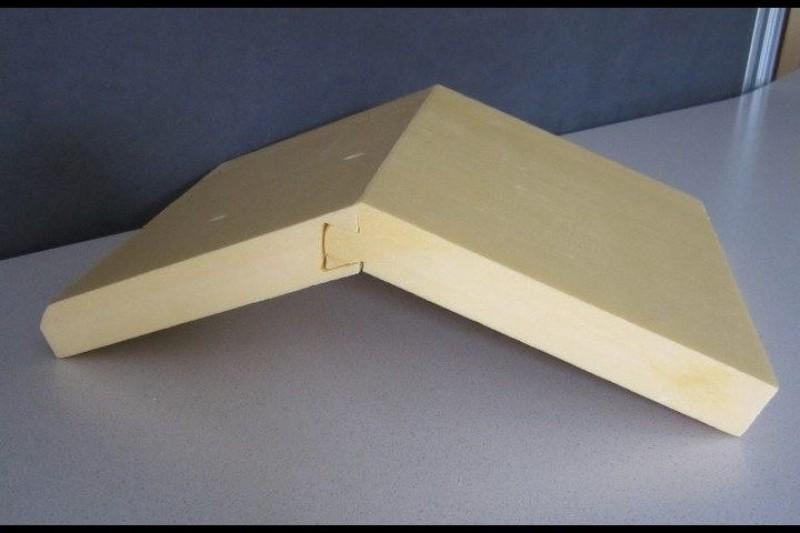

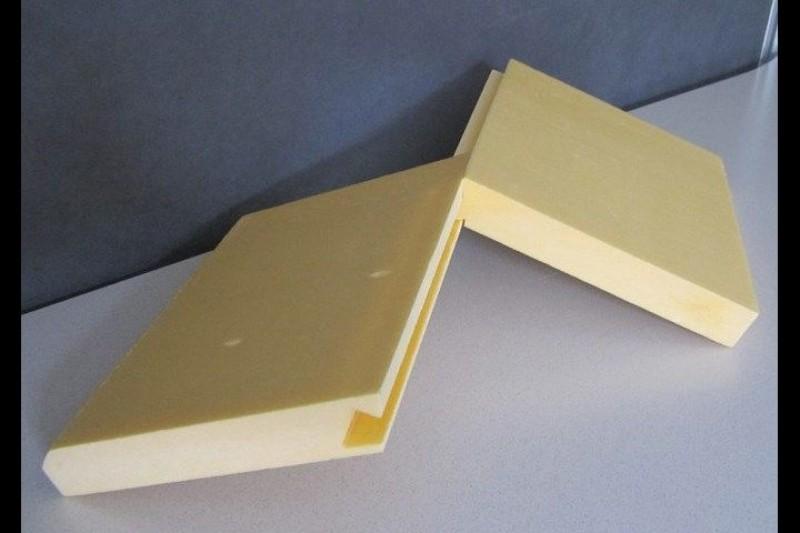

In einem ersten Schritt wurden Varianten von Fügetechniken (Verbindungsmittel) anhand einfacher Styropor-Modelle untersucht und deren Umsetzbarkeit diskutiert.

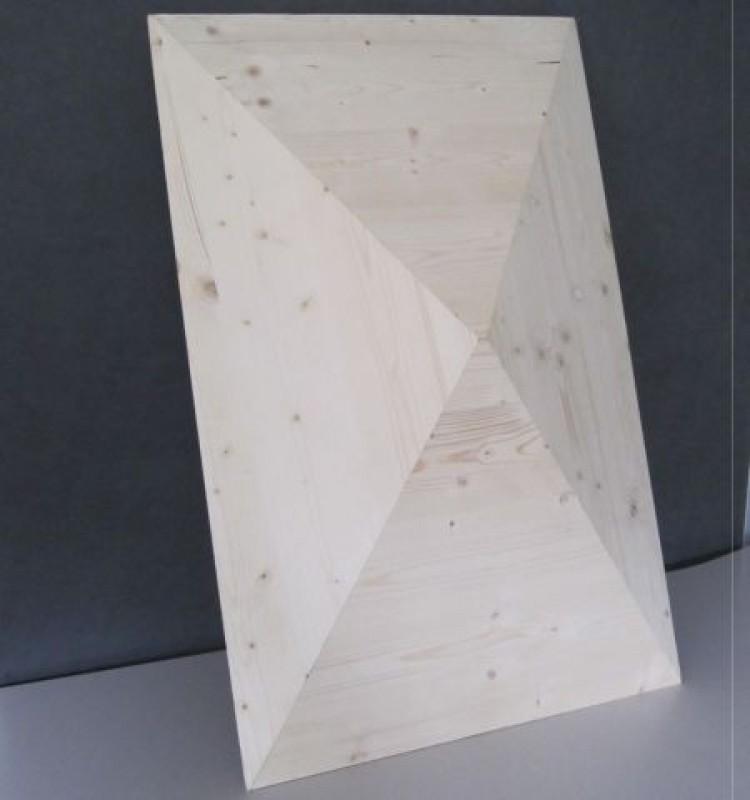

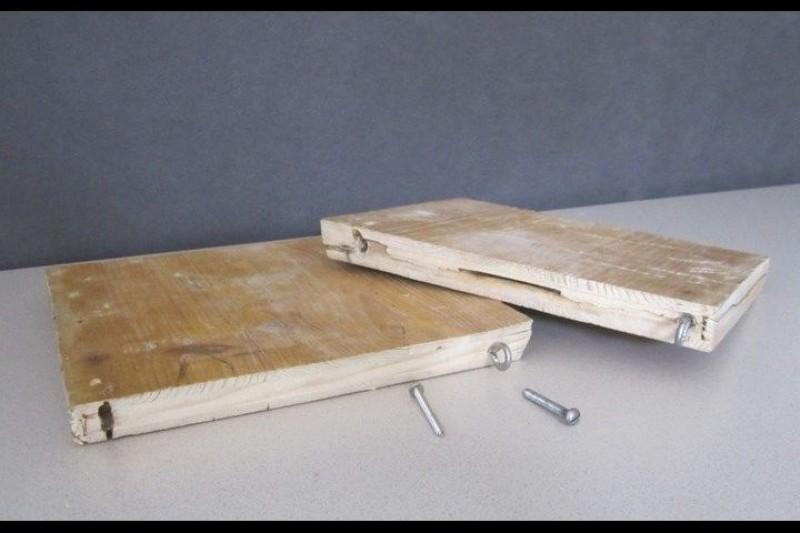

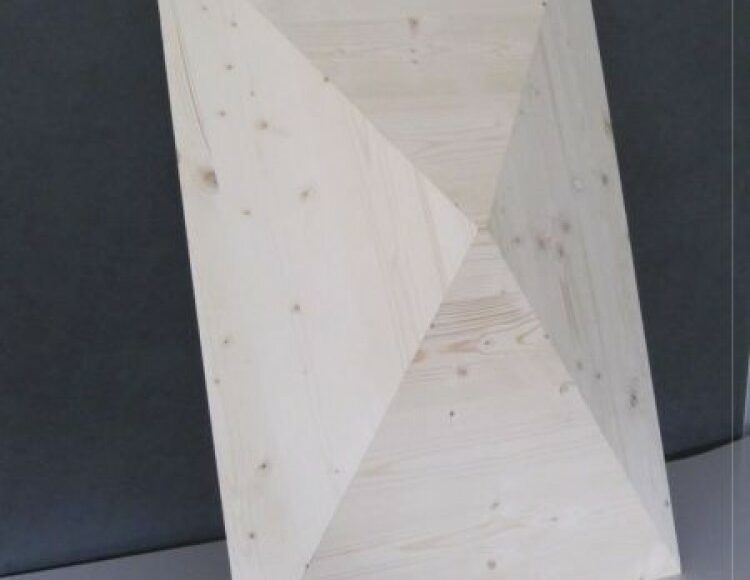

In einem zweiten Schritt sind Teilmodelle mit der gewählten Fügetechnik im Maßstab 1:1 gebaut worden.

Das geodätische Kuppelmodell hat eine Gesamthöhe von 110 cm, die Seitenflächen sind aus 3-Schicht-Platten mit einer Stärke von 19 mm ausgeführt. Die einzelnen Platten sind im CAD (3D) konstruiert und per CNC-Fräße vorgefertigt. Im Anschluss wurden Lamello-Verbinder in die Verbindungsfuge eingefräßt.

Nach der maschinellen Fertigung der einzelnen Teile klappten der Zusammenbau und die nachfolgende Demontage rasch und reibungslos.

Lehrende
Gert Eilbracht, Christoph Huber . Baustatik und Tragwerkslehre

Studierende
3. Sem. Master Bauingenieurwesen . Vertiefungsrichtung Entwurf und Konstruktion
Kooperation Holztechnologie & Holzbau FH Salzburg
